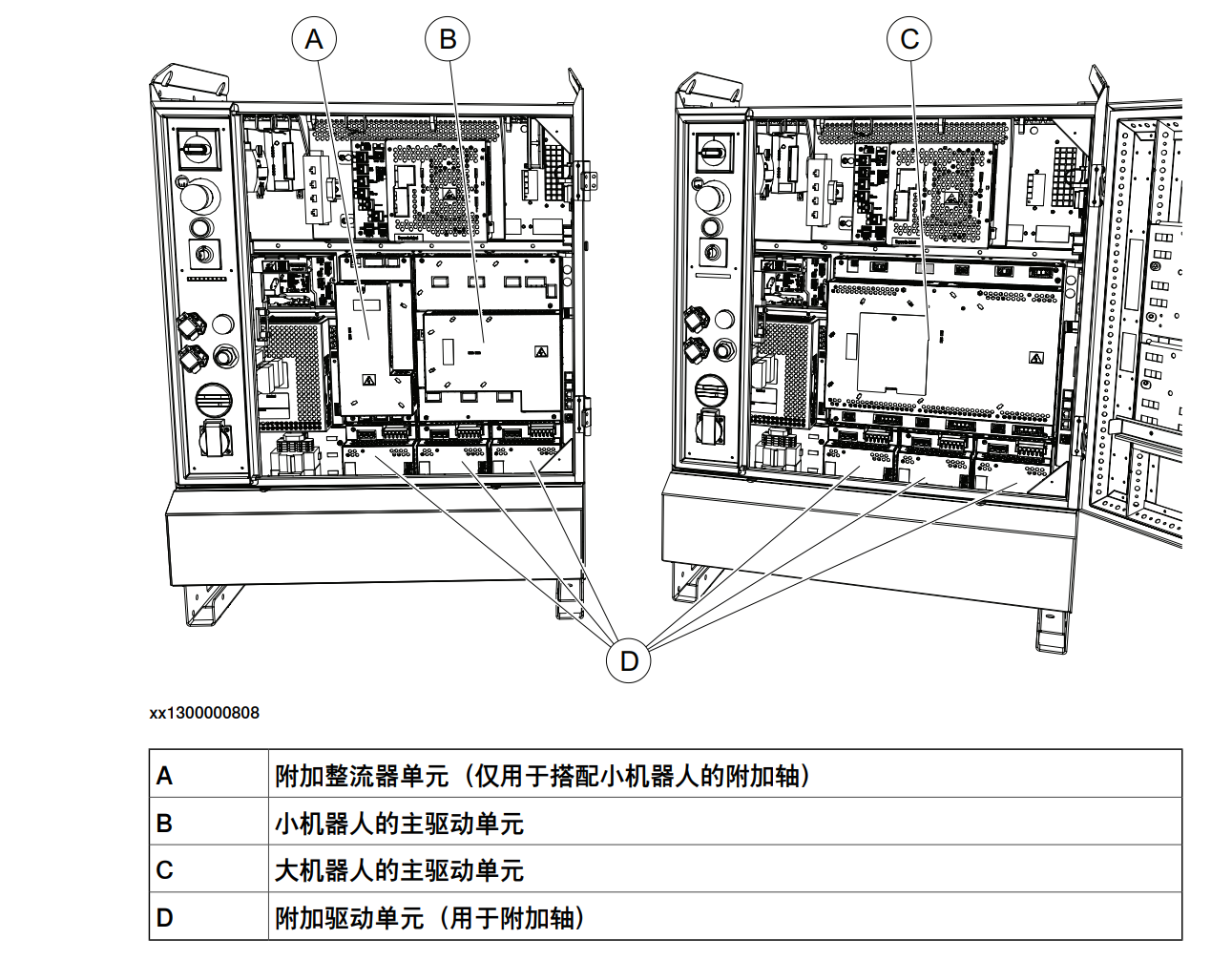

控制器中驱动单元的位置:

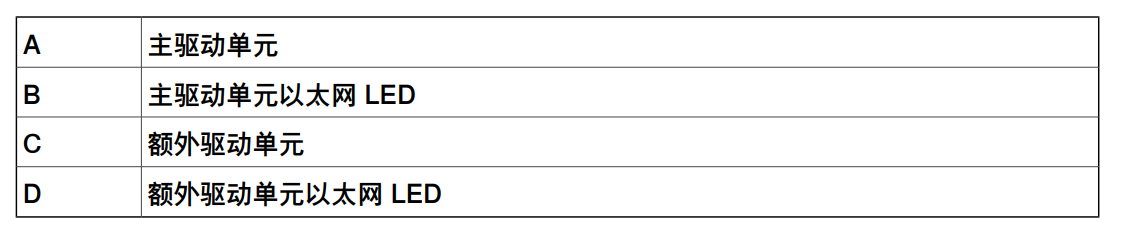

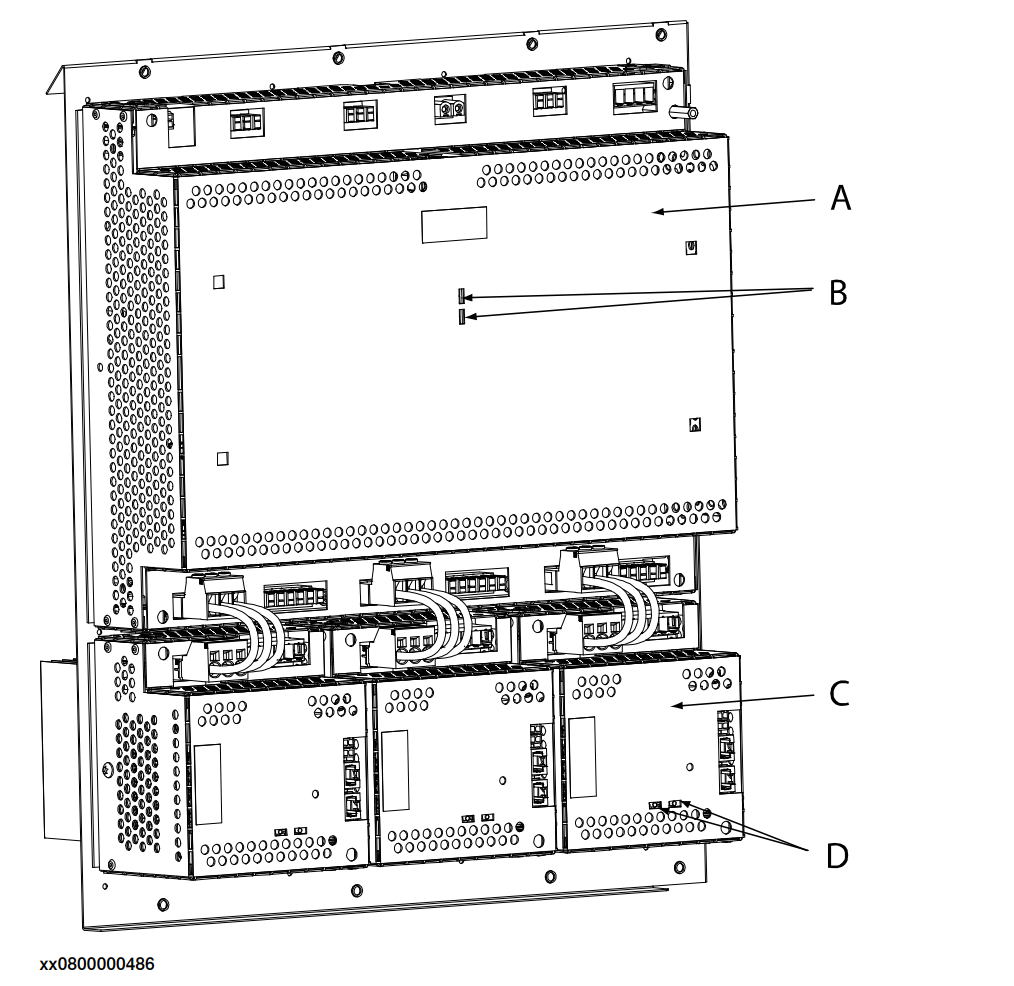

主驱动单元和附加驱动单元上的 LED:
描述:以太网 LED(B 和 D)
含义:显示其它轴计算机(2、3 或 4)和以太网电路板之间的以太网通信状态。 • 绿灯熄灭:选择了 10 Mbps 数据率。 • 绿灯亮起:选择了 100 Mbps 数据率。 • 黄灯闪烁: 两个单元正在以太网通道上通信。 • 黄色持续: LAN 链路已建立。 • 黄灯熄灭:未建立 LAN 链接。
